Проектирование защитных сооружений от БПЛА

Современные беспилотные летательные аппараты (БПЛА) давно вышли за рамки инструментов для аэрофотосъёмки. Военные и тяжёлые промышленные дроны способны нести взрывчатые вещества, комплексы технического зрения с функциями распознавания, а в некоторых случаях — химические или термитные смеси. При проектировании защиты от БПЛА невозможна разработка универсального решения, всё зависит от типа объекта, уровня угрозы и множества других важных факторов.

Проектирование защиты от беспилотников

Современные промышленные предприятия сталкиваются с новыми вызовами в сфере безопасности, связанными с распространением беспилотных летательных аппаратов. Ограждения, адаптированные для защиты от БПЛА, становятся неотъемлемой частью системы физической защиты для бизнеса и промышленности.

В условиях правовых ограничений (применение радиоэлектронных средств подавления в гражданских и пригородных зонах часто запрещено или строго регламентируется) особое значение приобретает пассивная защита. Это физические барьеры, которые останавливают или нейтрализуют угрозу исключительно за счёт механического воздействия — столкновения с преградой. Такие системы не требуют электропитания, работают непрерывно и могут дополнять активные средства обнаружения (радары и акустические сенсоры). Наиболее эффективная защита от беспилотных летательных аппаратов проектируется как комплексная —пассивные барьеры сочетаются с активными системами (обнаружение и подавление).

Проектирование антидроновых заграждений для предприятий

Грамотное проектирование антидроновой защиты позволяет заранее определить уязвимые зоны объекта и подобрать эффективные инженерные решения. Для надёжного противодействия современным угрозам недостаточно установить одиночный барьер. Важно учитывать особенности территории, высоту сооружений, вероятные маршруты подлета БПЛА и специфику эксплуатации площадки.

Проектное бюро «Баканов» разрабатывает проектные решения для промышленных предприятий, складских комплексов, резервуарных парков, энергетических объектов и других территорий, где существует риск применения беспилотных аппаратов. Мы выполняем полный цикл проектных работ, начиная от обследования площадки и подготовки документации для производства до осуществления контроля работ по монтажу.

Проектирование пассивной защиты от БПЛА – особенности

Проектирование пассивной защиты от БПЛА — это целая инженерная задача, а не просто работа по «натягиванию сетки». При разработке проектного решения пассивная защита создаёт физическое препятствие, которое либо перехватывает дрон, либо отодвигает точку возможного взрыва на безопасное расстояние от ценного объекта. При этом она не вмешивается в работу самого БПЛА (в отличие от активных систем РЭБ). При проектировании пассивной защиты от БПЛА существует ряд ключевых отличий от других инженерных задач.

Фокус на сценарии угрозы

Типовое решение и готовое полотно сетки не подходят для решения вопросов, связанных с безопасностью объекта. Материал барьера, размер ячейки сетки, необходимость дополнительных элементов (например, противоосколочного экрана за основным барьером, который «ловит» горящие обломки) зависят от особенностей беспилотников, от которых исходит угроза.

Расчёт комплексных нагрузок

Учитываются различные виды нагрузок: динамическая от удара дрона, а также статическая (вес самой конструкции), ветровая, а в некоторых регионах — ещё и снеговая. Дополнительно разрабатывается 3D-модель объекта для того, чтобы смоделировать разные сценарии атаки и заранее выявить слабые места в схеме размещения опор и натяжения.

Внимание к деталям системы

Пассивная защита от дронов — это не просто сетка. Проектное решение затрагивает всю систему: несущие тросы или каркас, крепёжные узлы (анкеры, кронштейны), демпфирующие элементы (пружинные или резиновые амортизаторы, которые гасят пиковую нагрузку), иногда сигнальные маркеры для видимости. Ошибкой является фокус только на материале – сетчатом полотне без расчёта всей системы (узлов, канатов, несущей части). Без этого получается материал, а не инженерное решение с гарантированной логикой работы. Слабым звеном в таком решении может оказаться узел крепления или сварной шов.

Учёт особенностей объекта и эксплуатации

Анализируется геометрия площадки, расположение уязвимых зон (резервуары, подстанции, окна), процесс организации доступа к оборудованию для обслуживания и ремонта, наличие ограничений из-за действующего производственного процесса. Иногда требуется компромисс: к примеру, нужно разработать проектное решение конструкции таким образом, чтобы она не мешала срочному пожаротушению или техническому обслуживанию.

Работа с комбинированными решениями

При проектировании пассивной защиты от беспилотников часто применяются многоуровневые схемы. Например, основной кинетический барьер (мощная тросовая или металлическая система) перехватывает дрон, а за ним устанавливается дополнительный противоосколочный экран. Или комбинируются разные материалы: металлическая сетка для тяжёлых аппаратов и полиамидная для меньших нагрузок.

Учёт внешних факторов и долговечности

Материалы подбираются с учётом климатических условий: добавляются защитные покрытия от ультрафиолета, влаги, коррозии, также прогнозируется жизнеспособность конструкции при сложных погодных условиях.

Нормативная база

Разработка проектного решения ведётся с опорой на действующие в Российской Федерации стандарты, которые задают классы устойчивости к разным типам угроз. Это важно не только для технической корректности, но и для юридической легитимности решений.

Понимание роли в общей системе безопасности

Ключевая особенность проектирование пассивного защитного сооружения от БПЛА: пассивная защита не рассматривается как самодостаточное решение. Проектное решение является частью эшелонированной системы — она формирует последний, гарантирующий рубеж, который страхует объект, если активные средства (обнаружение, РЭБ) не сработали.

Этапы проектирования защиты от БПЛА

Процесс проектирования антидронового ограждения включает несколько последовательных этапов:

• Первичное обследование объекта: специалисты проводят геодезическую съёмку, анализируют рельеф местности, существующие инженерные коммуникации и особенности архитектуры зданий. Фиксируются точки потенциального проникновения дронов.
• Анализ угроз: на основе специфики предприятия составляется карта рисков. Например, для нефтебазы приоритетной угрозой является диверсионная атака, а для сборочного цеха — промышленный шпионаж.
• Разработка технического задания: формируются требования к высоте, прочности, материалам и дополнительным элементам защиты (антидроновые сетки, датчики).

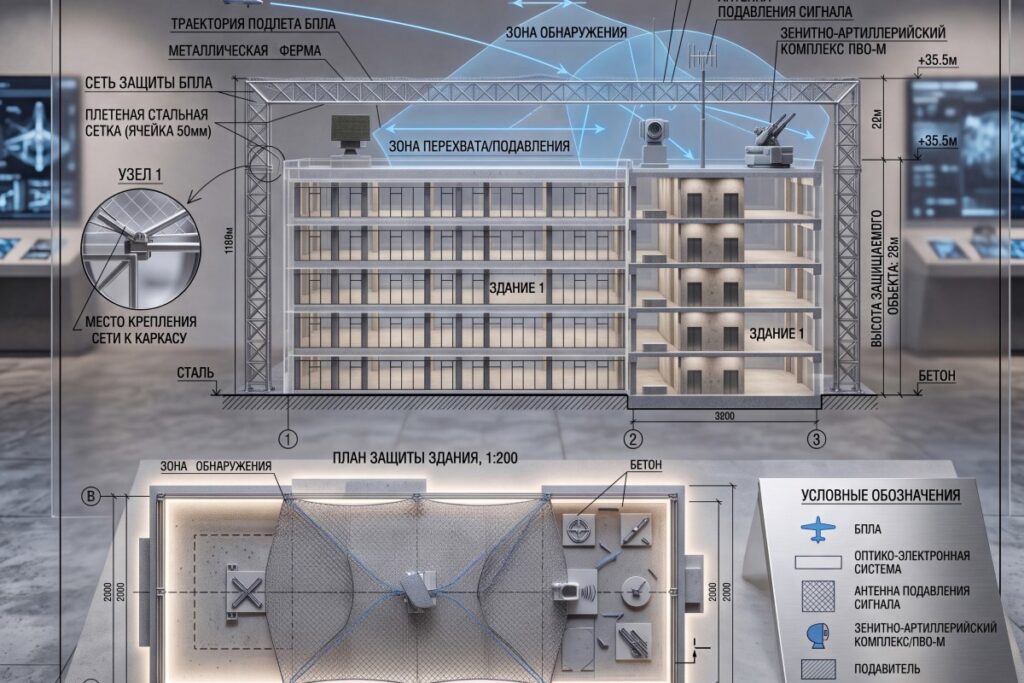

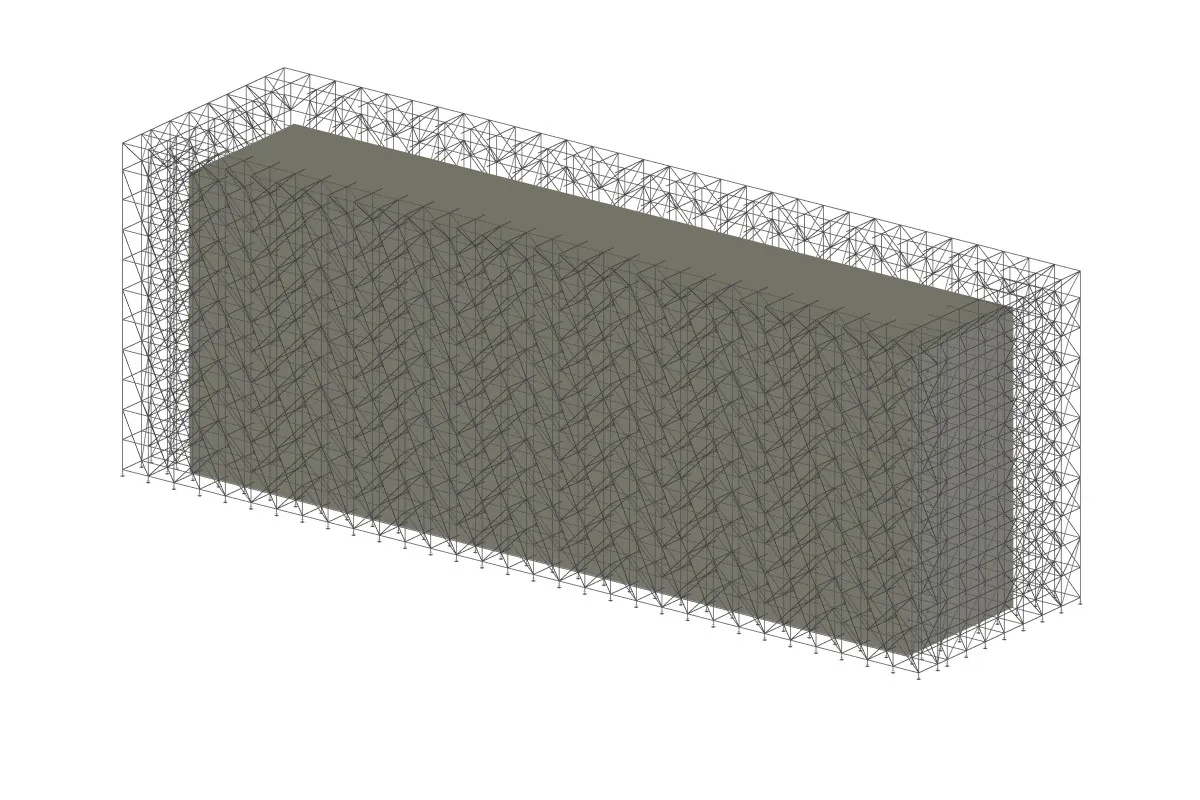

• Создание 3D-модели: с помощью специализированного ПО моделируется ограждение с учётом всех инженерных особенностей. Проводится расчёт ветровых и ударных нагрузок.
• Согласование проекта: документация проходит проверку на соответствие нормативным требованиям и утверждается заказчиком.

На этапе проектирования особое внимание уделяется интеграции ограждения с существующими системами безопасности: видеонаблюдением, охранной сигнализацией и системами контроля доступа.

Важные составляющие предпроектного этапа: от обследования до чертежей

Сбор данных и документальная база

Качественная оценка уязвимостей объекта определяет эффективность всей системы. Ошибки на этом этапе ведут либо к неоправданному удорожанию, либо к недостаточной прочности барьера. Для корректного расчёта необходимы следующие исходные данные:

Генеральный план или топографическая съемка

Точная карта местности позволяет выявить «слепые зоны» для систем обнаружения и участки со сложным рельефом, где монтаж каркасов технически затруднен.

Анализ уязвимости объекта

На данном этапе анализируются важные факторы и особенности предприятий и территорий для защиты:

• Критичные зоны (резервуары с ГСМ, подстанции, склады, оборудование).
• Типы БПЛА, которые потенциально угрожают (малые квадрокоптеры, FPV-дроны, тяжёлые ударные аппараты).
• Типичная скорость и масса БПЛА, существует ли риск сброса боеприпасов.
• Геометрия объекта (здание, открытая площадка, резервуар, комплекс).
• Особенности эксплуатации: есть ли непрерывный производственный цикл, как организован доступ персонала для обслуживания.

Определение уровня защиты

В России при разработке проектных решений защитных сооружений ориентируются на СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования». В нём выделены уровни защиты, каждый из которых рассчитан на определённый класс БПЛА. Для критически важных объектов (ТЭК, химические производства) действуют дополнительные требования, закреплённые в ФЗ №256 «О безопасности объектов топливно-энергетического комплекса», в связи с нормативными требованиями ограждения объектов с повышенным уровнем безопасности должны обеспечивать комплексную защиту от всех перечисленных угроз.

Норматив устанавливает четыре класса устойчивости к БПЛА:

• 1-й уровень: подавление малых дронов весом до 2 кг.
• 2-й уровень: защита от легких аппаратов (2–15 кг).
• 3-й уровень: противодействие средним БПЛА (15–50 кг).
• 4-й уровень: максимальная защита от крупных ударных дронов с осколочным боеприпасом (с массой взрывчатого вещества до 50 кг).

Типовые угрозы и требования к ограждениям

При проектировании ограждений для крупных логистических и промышленных объектов необходимо учитывать следующие угрозы:

• Проникновение дронов с целью разведки: современные БПЛА оснащены камерами высокого разрешения и тепловизорами, что позволяет вести наблюдение за производственными процессами.
• Доставка запрещённых предметов: дроны могут использоваться для переброски контрабанды или опасных веществ на территорию предприятия.
• Диверсии и атаки: ударные дроны способны наносить повреждения оборудованию и инфраструктуре.
• Несанкционированный доступ людей: актуальны радиционные угрозы проникновения.

Коммерческие модели беспилотников обладают высокой манёвренностью и малой шумностью, военные — скоростными характеристиками и бронебойными свойствами. Эти факторы требуют разных подходов к геометрии преграды от разных типов БПЛА.

Учёт поражающих факторов

Важны не только масса аппарата, но и:

• скорость атаки (достигает 150 км/ч для тяжелых дронов),
• масса взрывчатого вещества (от 1 до 50 кг),
• радиус и плотность осколочного поля (до 200 фрагментов при детонации).

Технические решения

Выбор типа конструкции

В зависимости от задачи применяются:

• Антидроновые сетки (металлические, полиамидные, арамидные — кевлар).
• Защитные козырьки и навесы над критическими узлами.
• Пространственные каркасы (иногда на базе строительных лесов) с натянутыми тросами и сетками.
• Комбинированные решения (например, сетка + противоосколочные панели).

Расчёт нагрузок

Необходимо учесть критически важные параметры:

• Статические: вес самой конструкции, включая дополнительные элементы (сетка, тросы, опоры, крепёж).
• Динамические: ударная нагрузка при столкновении с БПЛА (зависит от массы и скорости аппарата). Для аппаратов массой 2–3 кг при скорости 50 км/ч сила удара достигает 800–1000 Н.
• Климатические: ветровая и снеговая нагрузки (для регионов с обильными снегопадами снег может накапливаться на сетке).

Для расчётов применяют аналитические методы, моделирование (например, методом конечных элементов и иногда полевые испытания. При расчётах важно учитывать не только прочность материалов, но и демпфирование — как конструкция будет поглощать энергию удара, чтобы не разрушить несущий каркас. Иногда в систему добавляются специальные энергопоглощающие устройства (тормоза) в узлах крепления.

Подбор материалов и параметров

• Размер ячейки подбирается под типовые габариты угрожающих БПЛА. При этом действует правило: размер ячейки должен быть не более половины наименьшего габарита аппарата. К примеру, для FPV-дронов часто берётся ячейка не более 30×30 мм, для коммерческих моделей класса Mini — около 50×50 мм.
• Опорные конструкции (стойки, фундаменты) должны быть рассчитаны таким образом, чтобы не передавать ударную нагрузку на сам защищаемый объект.
• Для долговечности используются оцинкованные детали, легированные сплавы, антикоррозийные покрытия.
• Проработка «точек входа»: вентиляционные шахты, оконные проёмы, технологические люки — наиболее уязвимые места. В этих зонах предусматриваются дополнительные локальные экраны или сетки с более мелкой ячейкой, интегрированные в общую систему.
• Принцип «оболочки»: зачастую недостаточно защитить только стены, необходимо охватить и крышу, а в некоторых случаях — даже пространство под приподнятым на опорах объектом.
• Запас прочности: при расчёте креплений (кронштейнов, тросов, анкеров) закладывается запас (обычно 1,5–2,0) для того, чтобы учесть пиковые нагрузки при ударе или шквальном ветре.
• Интеграция: пассивную защиту эффективнее всего сочетать с активными и аналитическими системами – радиочастотными детекторами, радарами, видеонаблюдением с компьютерным зрением. Например, система может сначала обнаружить дрон, а затем его останавливает физический барьер. Иногда сетка может дополняться датчиками (вибрации, обрыва), которые сразу передают сигнал в центр безопасности.
• Эксплуатация: в проектном решении закладываются регламенты – как и с какой периодичностью планируется проверять целостность сеток и каким образом проводить ремонт.

Конструктивные решения

Эффективная защита от БПЛА требует специальных конструктивных решений:

• Многоуровневая система: нижний ярус — основное ограждение высотой 2,5–3 м, верхний ярус — антидроновая сетка, формирующая защитный купол над объектом.
• Наклонные козырьки: устанавливаются под углом 45° к вертикали для предотвращения посадки дронов на ограждение.
• Интегрированные датчики: вибрационные и акустические сенсоры фиксируют приближение дронов и попытки преодоления ограждения.
• Радиопоглощающие элементы: специальные покрытия снижают радиозаметность конструкции и затрудняют работу систем наведения дронов. Применяются для объектов, требующих повышенной скрытности.
• Сигнальные маркеры: светоотражающие или световые элементы, видимые в ночное время, которые не только обозначают границы охраняемой зоны, но и дезориентируют оптические системы БПЛА.

Для критически важных объектов (например, нефтехранилищ или химических складов) рекомендуется применять комбинированные решения: стальной каркас с антидроновой сеткой и радиопоглощающим покрытием. Такая конструкция способна остановить дрон массой до 5 кг, летящий со скоростью 60 км/ч, при этом не создавая помех для работы собственных радиоэлектронных систем предприятия.

Классификация видов проектируемых защитных сооружений

По расположению относительно защищаемого объекта:

• На независимом каркасе: конструкция стоит отдельно, не опираясь на само здание или сооружение.
• На зависимом каркасе: элементы защиты интегрированы в существующие конструкции объекта (например, крепятся к фасаду или несущим балкам).

По типу инженерных сооружений:

• Капитальные: прочные, долговечные решения для объектов с постоянной угрозой.
• Быстровозводимые: часто используют временные или мобильные решения — например, на основе строительных лесов для защиты складов или стройплощадок.

По материалу элементов, которые непосредственно препятствуют контакту с БПЛА:

• Стальные канаты (тросы): пространственные тросовые конструкции могут гасить энергию удара.
• Металлические сетки: мелкоячеистые сетки улавливают дрон, гасят кинетическую энергию и не дают ему достичь цели или сбросить груз.
• Полимерные сетки: из прочных материалов (полиамид, СВМПЭ) — легче металла, устойчивы к коррозии.
• Железобетонные и габионные конструкции: используются как часть барьера или для создания противоосколочных зон.
• Комбинированные решения: например, сетка плюс тросы, или тросы в сочетании с габионами.

По наличию и типу противоосколочных элементов:

• Без дополнительных противоосколочных элементов.
• С тюфяками, матами (например, заполненными песком или глиной).
• С противоосколочными стенками.
• Со шторами или завесами из композитных материалов.

Противоосколочные элементы нужны для того, чтобы защитить сам объект от осколков боевой части БПЛА, даже если сетка остановила аппарат.

Проектирование на практике: выбор уровня защиты для разных типов объектов

Инженерная практика предлагает следующие типовые решения в зависимости от категории строения:

• 1-й уровень (объекты гражданской застройки): для офисных центров, жилых комплексов и парковых зон достаточно применения сетчатых экранов с ячейкой около 15 см, смонтированных на лёгких строительных лесах.
• 2-й уровень (объекты повышенной опасности): для автозаправочных станций и складских помещений используется усиление двойными сетками и стальными тросами диаметром не менее 6 мм.
• 3-й уровень (нефтегазовый сектор): для защиты резервуаров с углеводородами разрабатываются пространственные радиальные каркасы с распределением нагрузок на 8 и более опорных точек.
• 4-й уровень (объекты оборонного назначения): предусматривает возведение комплексных барьеров с включением бронестальных противоосколочных панелей, способных локализовать взрыв.

Типичные ошибки в проектировании защитных сооружений, которых нужно избегать:

• Использовать усреднённые значения нагрузок без учёта местных климатических особенностей.
• Брать сетку «вообще от БПЛА» без привязки к конкретному классу угрозы.
• Игнорировать особенности площадки (геометрию, режим эксплуатации).
• Сводить решение только к установке полотна, без расчёта всей системы (несущий каркас, узлы, тросы).

В итоге грамотно спроектированная пассивная защита снижает вероятность прямого контакта БПЛА с объектом, перераспределяет нагрузку и минимизирует ущерб. Но важно помнить: для максимальной надёжности защиту от БПЛА желательно рассматривать как часть эшелонированной системы безопасности.

Специфика проектирования защитных сооружений для каждой отрасли

Проектирование защиты от БПЛА для оборонных и стратегических объектов

Для пунктов управления и складов боеприпасов характерно применение двухслойных каркасов. Внешний контур выполняется из перфорированной стали для погашения кинетической энергии, внутренний — оснащается армирующей мелкоячеистой сеткой, что снижает риск детонации при попадании дрона со взрывчаткой до 90%.

Проектирование защиты от БПЛА для нефтегазовой промышленности

Резервуары с нефтью или сжиженным газом часто защищают радиальными конструкциями, способными отвести ударную волну в стороны. Отраслевые отчёты свидетельствуют, что применение таких систем в 2022 году на объектах в ЯНАО позволило избежать возгорания при попытке атаки дроном с термитной начинкой.

Проектирование защиты от БПЛА для гражданской инфраструктуры (транспортные узлы)

Для аэропортов и железнодорожных вокзалов разрабатываются архитектурно интегрированные металлоконструкции с фасадным покрытием. Это позволяет сохранить до 80% обзорности и эстетику зданий, одновременно обеспечивая защиту перронов и взлетно-посадочных полос.

Производство и монтаж защиты от БПЛА: технологические аспекты

Изготовление элементов защиты требует высокой точности. На производственных площадях используются станки с ЧПУ, а качество соединений регламентируется стандартами. Толщина стали варьируется от 4 до 12 мм в зависимости от категории угрозы, а финишное антикоррозийное покрытие обычно включает 5 слоев грунта и эмали для работы в агрессивных средах.

Монтаж систем может производиться без остановки хозяйственной деятельности объекта. Для мобильных операций (например, защиты ангаров) задействуются краны-манипуляторы, а для высотных зданий — леса с амортизационными узлами. Обязательным финальным этапом является натурное испытание: запуск дрона-имитатора с заданными параметрами массы и скорости для проверки целостности конструкции.

Перспективы развития антидроновых заграждений

Технологии защиты от БПЛА стремительно развиваются. В ближайшие годы можно ожидать появления новых решений, элементы этих технологий наша проектная организация уже сегодня внедряет на пилотных проектах:

• Адаптивные системы: ограждения с изменяемой геометрией, которые в режиме реального времени подстраиваются под траекторию дрона (например, выдвигают дополнительные сетки).
• Интеграция с РЭБ: металлические конструкции, выполняющие функцию антенных решёток для систем радиоэлектронного подавления.
• Самовосстанавливающиеся материалы: полимерные покрытия, которые герметизируют небольшие повреждения, продлевая срок службы сетки.
• Энергогенерирующие элементы: фотоэлектрические панели, встроенные в полотно ограждения, для автономного питания датчиков и камер.
• Биометрическая интеграция: сканеры, встроенные в калитки и ворота, для многоуровневой аутентификации персонала.

Проектирование защиты от дронов: комплексный подход к безопасности

Защита от беспилотных летательных аппаратов — это не изолированная конструкция, а часть многоуровневой системы безопасности. Эффективность защитных сооружений напрямую зависит от интеграции с электронными системами обнаружения (радиочастотные детекторы, камеры с ИИ-аналитикой) и организационными мерами (регламенты патрулирования, обучение персонала). Поэтому при проектировании важно учитывать следующее:

• Анализ угроз должен предшествовать выбору конструкции: для каждого объекта составляется карта рисков с указанием наиболее вероятных сценариев атаки.
• Необходимо учитывать перспективы развития технологий БПЛА: система должна быть модульной, чтобы в будущем можно было добавить новые элементы защиты.
• Важна гармонизация с архитектурой объекта: для исторических зданий или современных бизнес-центров разрабатываются эстетичные решения, не нарушающие внешний облик.
• Обязателен расчёт экономической эффективности: инвестиции в защиту должны соответствовать потенциальному ущербу.

Проектирование защиты от БПЛА в проектном бюро «Баканов»

Инвестиции в защитные сооружения от БПЛА представляют собой комплексную инженерную задачу, требующую расчёта несущей способности, анализа баллистики и учёта нормативов. Отказ от «умных» электронных глушилок в пользу физических барьеров часто является единственным легальным способом обеспечения безопасности в плотной городской застройке и на режимных объектах. Ключевой принцип успешной реализации таких проектных решений — детальный предпроектный аудит и отказ от типовых решений. Только индивидуальный расчёт траекторий летательных аппаратов и возможных поражающих факторов гарантирует работоспособность системы безопасности объектов при реальной угрозе.

Наша проектная организация предлагает полный цикл услуг — от аудита объекта до моделирования угроз и контроля за реализацией проектных решений при монтаже. Мы гарантируем, что спроектированные нами ограждения обеспечат надёжную защиту вашего предприятия от современных угроз, связанных с применением БПЛА.

Доверьте задачи по проектированию защиты от беспилотников профессионалам. Для того, чтобы защита от БПЛА действительно работала, необходимо разрабатывать комплексное проектное решение: не ставить «одну сетку» или один радар, а выстроить цепочку рубежей, где каждый закрывает слабые места и защищает от угроз различного типа. Обратившись в проектное бюро Баканов, вы получаете не только качественные услуги комплексного проектирования с использованием передовых цифровых технологий и разработки разделов проектной документации, но и надёжного партнёра на все этапы реализации проекта.
